直縫焊管工藝
5.3 擠壓力的控制
管坯的兩個邊緣加熱到焊接溫度后,在擠壓輥的擠壓下,形成共同的金屬晶粒互相滲透、結晶,最終形成牢固的焊縫。若擠壓力過小,形成共同晶體的數量就小,焊縫金屬強度下降,受力后會產生開裂;如果擠壓力過大,將會使熔融狀態的金屬被擠出焊縫,不但降低了焊縫強度,而且會產生大量的內外毛刺,甚至造成焊接搭縫等缺陷。
5.4 高頻感應圈位置的調控
高頻感應圈應盡量接近擠壓輥位置。若感應圈距擠壓輥較遠時,有效加熱時間較長,熱影響區較寬,焊縫強度下降;反之,焊縫邊緣加熱不足,擠壓后成型不良。
5.5 阻抗器是一個或一組焊管專用磁棒,阻抗器的截面積通常應不小于鋼管內徑截面積的70%,其作用是使感應圈、管坯焊縫邊緣與磁棒形成一個電磁感應回路,產生鄰近效應,渦流熱量集中在管坯焊縫邊緣附近,使管坯邊緣加熱到焊接溫度。阻抗器用一根鋼絲拖動在管坯內,其中心位置應相對固定在接近擠壓輥中心位置。開機時,由于管坯快速運動,阻抗器受管坯內壁的磨擦而損耗較大,需要經常更換。

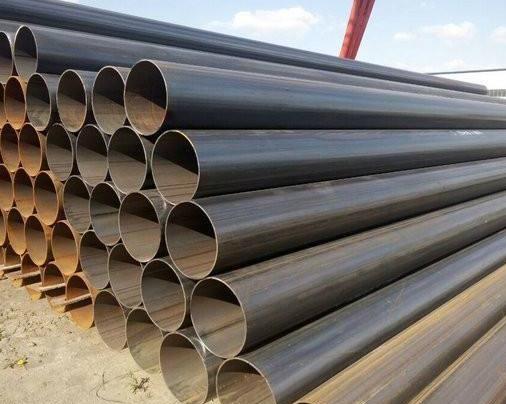

直縫鋼管是焊縫與鋼管縱向平行的鋼管。通常分為公制電焊鋼管、電焊薄壁管、變壓器冷卻油管等等。直縫焊管生產工藝簡單,生產效率高,成本低,發展較快。螺旋焊管的強度一般比直縫焊管高,能用較窄的坯料生產管徑較大的焊管,還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比,焊縫長度增加30~100%,而且生產速度較低。
焊接鋼管應做機械性能試驗和壓扁試驗以及擴口試驗,并要達到標準規定的要求。鋼管應能承受一定的內壓力,必要時進行2.5Mpa壓力試驗,保持一分鐘無滲漏。允許用渦流探傷的方法代替水壓試驗。渦流探傷按GB7735《鋼管渦流探傷檢驗方法》標準執行。渦流探傷方法是將探頭固定在機架上,探傷與焊縫保持3~5mm距離,靠鋼管的快速運動對焊縫進行全面的掃查,探傷信號經渦流探傷儀的自動處理和自動分選,達到探傷的目的。
探傷后的焊管用飛鋸按規定長度切斷,經翻轉架下線。鋼管兩端應平頭倒角,打印標記,成品管用六角形捆扎包裝后出廠。
高頻激勵電路
高頻激勵電路(又稱高頻振蕩電路),是由安裝在高頻發生器內的大型電子管和振蕩槽路組成,它是利用電子管的放大作用,在電子管接通燈絲和陽極時,把陽極輸出信號正反饋到柵極,形成自激振蕩回路。激勵頻率的大小取決于振蕩槽路的電氣參數(電壓、電流、電容和電感)。
高頻焊接工藝
5.1 焊縫間隙的控制
將帶鋼送入焊管機組,經多道軋輥滾壓,帶鋼逐漸卷起,形成有開口間隙的圓形管坯,調整擠壓輥的壓下量,使焊縫間隙控制在1~3mm,并使焊口兩端齊平。如間隙過大,則造成鄰近效應減少,渦流熱量不足,焊縫晶間接合不良而產生未熔合或開裂。如間隙過小則造成鄰近效應增大,焊接熱量過大,造成焊縫燒損;或者焊縫經擠壓、滾壓后形成深坑,影響焊縫表面質量。
